ESD防静电门禁出入管控解决方案发表时间：2020-09-29 15:44
ESD防静电门禁解决方案（人脸款） 一、 方案的提出及客户需求 1.1 方案的提出 1. 无关人员随意进入车间打扰车间员工的正常上班秩序； 2. 上班时间员工私自离开工作岗位； 3. 管控未穿静电防护服的工作人员进入无尘防静电车间； 4. 统一检测静电手腕带和静电鞋状态，提高检测效率。
1.2 客户需求 按键式测试：测试阻值符合标准手腕带测试通过范围 750KΩ~10MΩ，允许误差范围在±10%。 测试仪脚踏板区分左右脚以及符合国际测试范围：静电鞋测试通过范围 750KΩ~100MΩ， 允许误差范围在±10%。 静电测试仪嵌入式安装于机箱内。 人脸识别机固定在闸机机盖上。 静电测试仪与刷卡机之间信号连接线为可拆式，方便静电测试仪送检时拆装。
1.3 机箱（可按客户需求定制） 304不锈钢材质；长：1200mm 宽：280mm 高：1000mm 上盖和内侧各带一把锁，方便内部接线。上盖的侧边带有出入通行指示灯各一个，机箱顶部前后各装一台刷卡读头，方便读取进出人员信息，或者采用人脸识别一体机上面的读卡器进行刷卡。机箱左右侧面装有3组对射红外，起到一次一人及防夹等功能。
1.4 人脸识别机 设备LCD液晶显示内容：人员照片，姓名，工号，部门等信息， 刷卡读头有IC或ID刷卡功能，WG26或WG34多种模式，多种选择。具时间区管制，防反潜，指定人员从指定通道通过等门禁管制功能。遵循先人脸识别（可选择刷卡或者指纹等，根据不同人脸机功能需求使用），比对信息合法权限，再静电测试之步骤。 具有自动复位功能，当读卡后，在可通行时间5S内未通行时，系统将自动复位，未刷卡记录身份即按静电测试仪测试键可送出警报报警（蜂鸣） 测试通过与测试不通过皆提供不同报警提示音以及不同颜色LED提示。
1.5 ESD静电门禁系统管理软件 1.5.1 TCP/TP通信连接计算机管理。可作人员权限群组分类，可实时监看或批次管理。可显示每天员工的测试结果(NG或PASS)并记录在文件中，测试查询结果可以保存、分析利用。 1.5.2 能显示测试结果(左鞋、右鞋NG或PASS)，能记录错误原因是手环未过、左鞋未过、右鞋未过、时区错误等错误原因，并且显示门号、卡号、工号、姓名等资料未注册人员刷人脸则显示为未注册人脸信息。 1.5.3 能依据各种条件查询依月份、日期、部门、个人或各式错误原因(鞋NG、非法卡、时间区管制NG)等多种条件化查询做出多功能ESD静电门禁管理报表。 1.5.4 能自动生成生成A.测试合格报表，B.测试异常报表，C.应测未测人员报表,等多种ESD管理报表，并能自动Email给管理者。(管理计算机需具备Email相关功能)。 1.5.5 具备转Excel人员数据表程序，可将现有的人员Excel资料表直接导入ESD软件中。 1.5.6 软件注册人员测试权限至卡机时，遇通信障碍时，可自动重传，无需手动重传。 1.5.7 采用SQL数据库。(管理计算机需提供SQL SERVER系统) 信息可储存20万条，可3-4个月采集一次，不采集达到一定储存量会自动删除之前的信息，以此类推。 1.5.8 本系统可设置四种检测项目以及进入方式： 以上四种检测项目，我们系统里设置了四种类型卡 第二种：测试静电手腕带 测手 第三种：测试静电鞋 测脚 第四种：免测模式VIP免测 公司可以跟据不同的测试要求设置不同的检测卡权限！

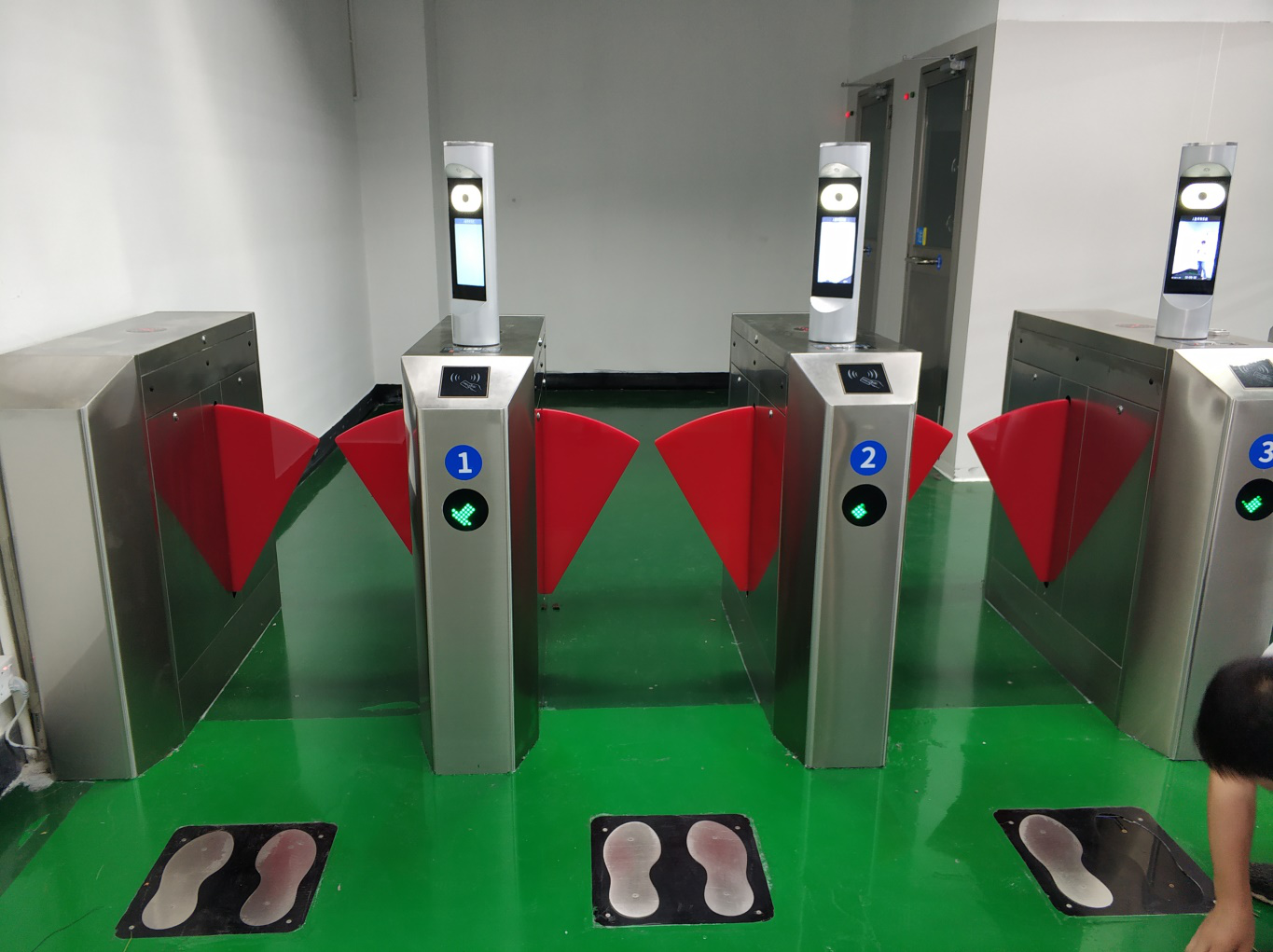

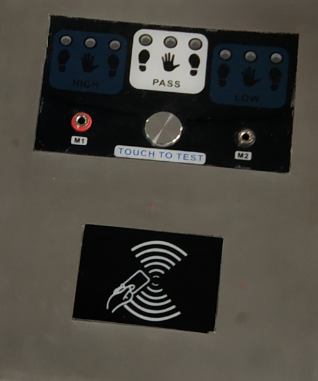

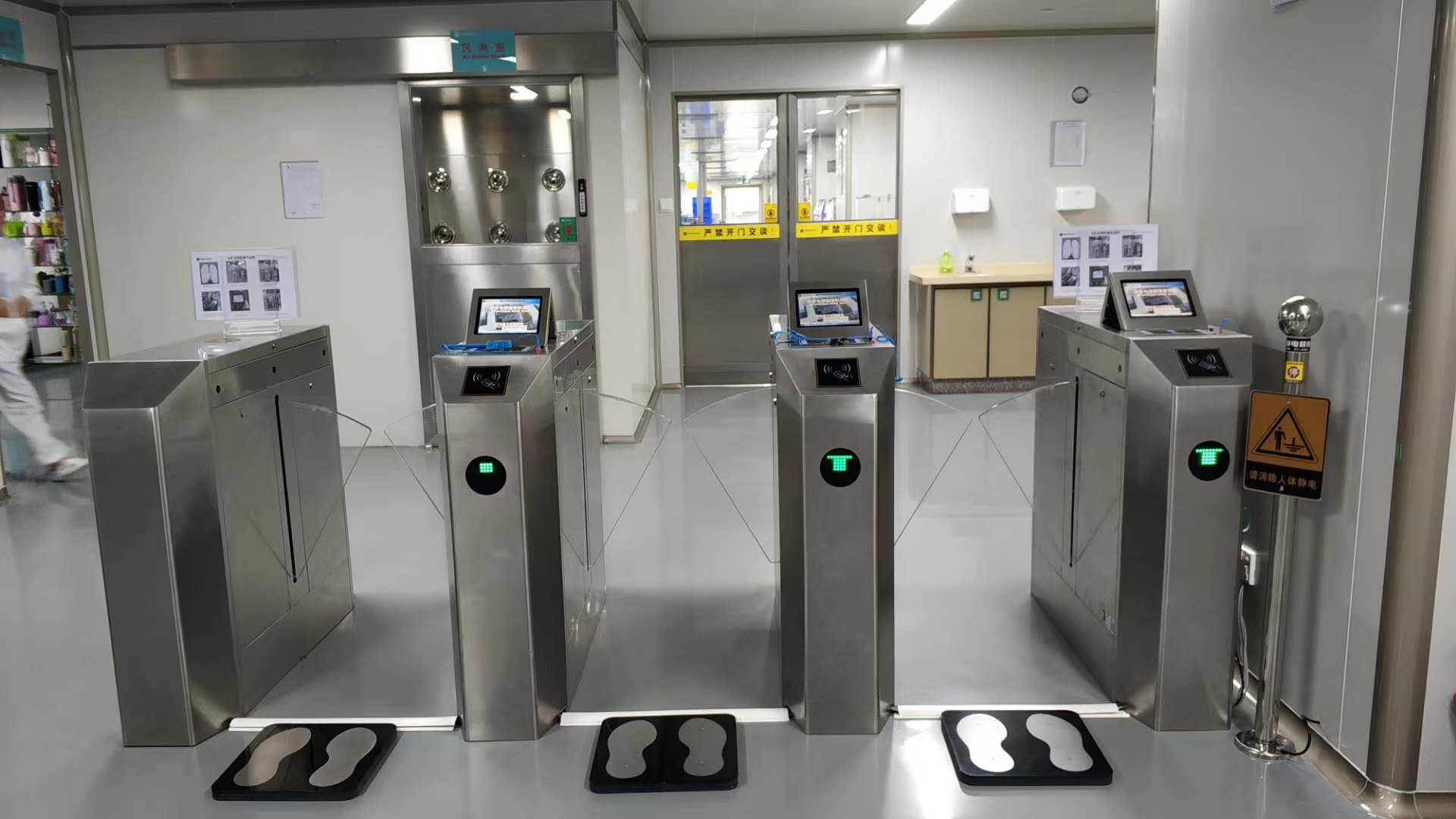

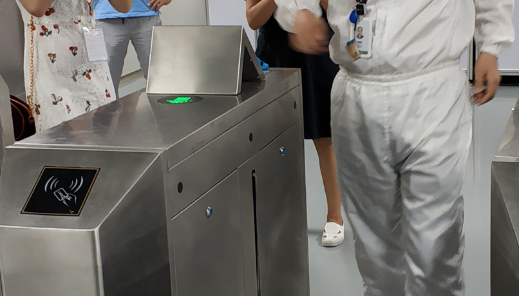

二、 产品概述 2.1 闸机 客户可以跟据需求选择翼闸、摆闸、三辊闸等，将各部分组装功能调试。 2.2 ESD静电测试仪 主要部分放在机箱内部，用于检测静电阻值是否符合测试标准，并作出相应的信号变化反馈。 产品特性 l 同时测试手腕带，左鞋，右鞋是否合格 l 可以测试单线手腕带和双线手腕带 l 可以选择只测试手腕带或防静电鞋 l 测试耗时短，迅速显示手腕带、左/右鞋测试结果 l 符合最新ANSI/ESD S20.20-2007标准 l 用户可以设置测试上下限阻值以符合不同规范 l 圆形触摸机械按钮 l 红、绿、蓝三种颜色LED按键灯指示显示测试结果 l 继电器通/断电信号控制门禁 l 待机整机无反应 按测试按钮进行测试 l 设备支持三路信号（手左脚右脚）高低电平输出
产品参数

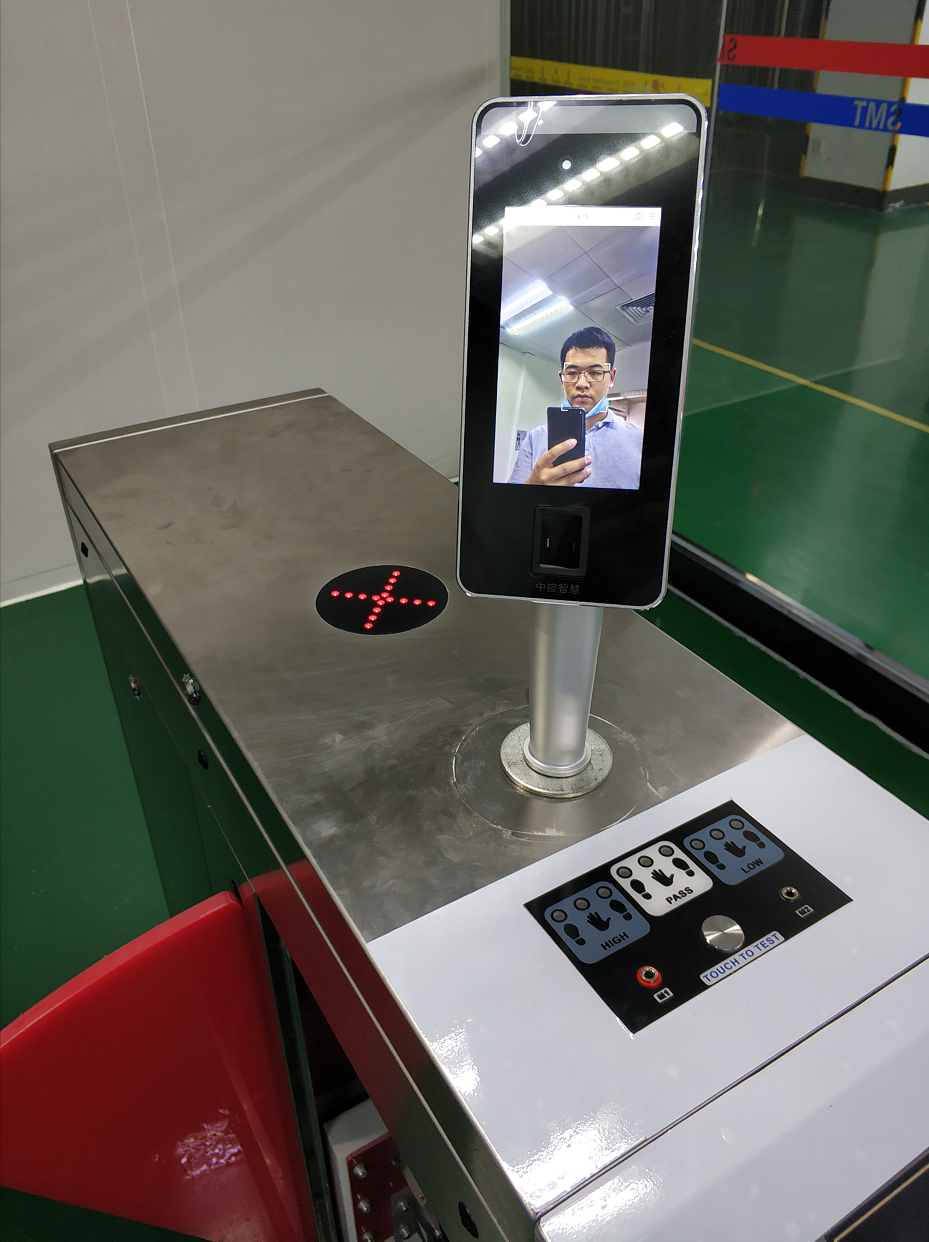

2.3 人脸识别机 安装于机箱箱体，检测人脸识别身份，对比是否符合权限。完成后，将信息信号通过韦根信号输出至ESD静电检测仪。 产品特性 1、 支持光敏传感协同的夜间补光； 2、 支持串口、韦根26、34输出，输出内容支持配置； 3、 采用基于视频流的动态人脸检测、跟踪识别算法； 4、支持设备本地存储万人库，（a）云平台设备支持同时储存5万张人脸照片（小于400KB）、100万条识别记录（0.45KB）、2万张现场抓拍照片（b）局域网设备支持同时存储2万张人脸照片（照片按100KB计算）、100万条识别 记录（含最近1万张现场抓拍照片）； 5、 人脸库为3000时，误识率万分之三的条件下，1：N识别准确率为99.7%； 6、 识别速度快，（a）人脸跟踪与检测耗时20ms左右（b）人脸特征提取耗时200ms左右（c）人脸比对耗时0.2ms（1000人库，多次识别取平均值），0.5ms（10000人库，多次识别取平均值）； 7、支持陌生人检测，陌生人等级可配置； 8、支持人脸识别或陌生人检测时的现场照片保存； 9、 支持HTTP方式的接口对接； 11、支持公网、局域网使用部署方式； 12、支持屏幕显示内容配置； 13、如需配立柱安装另外购买。

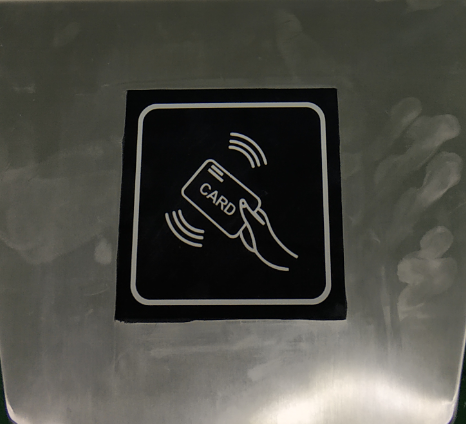

2.4 读卡器

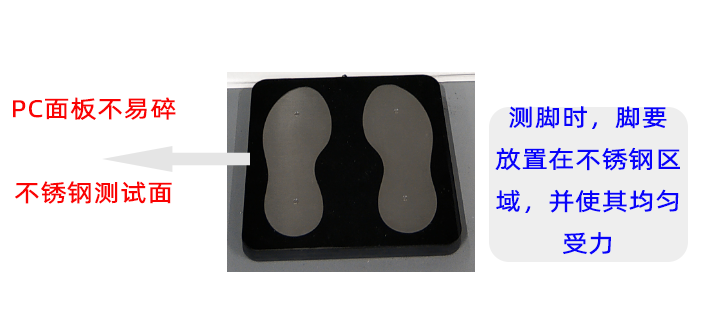

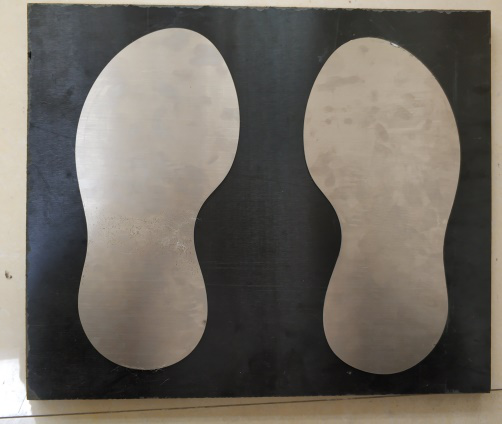

2.5 脚踏板

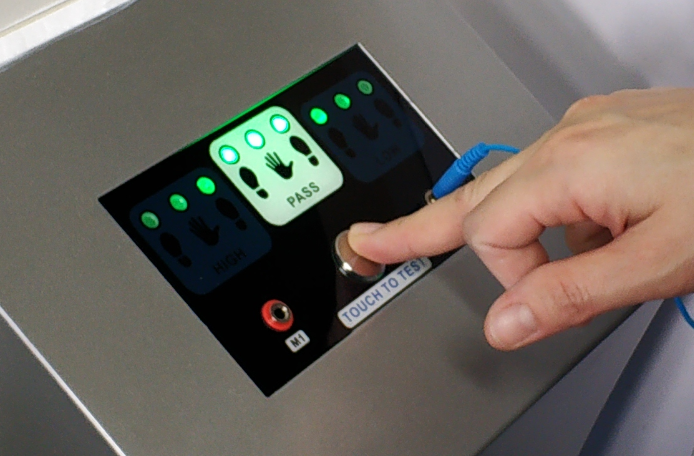

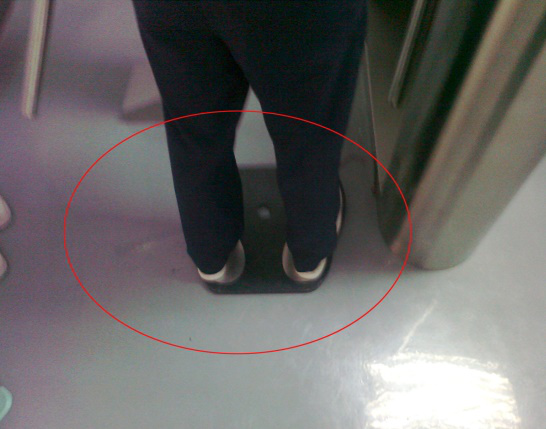

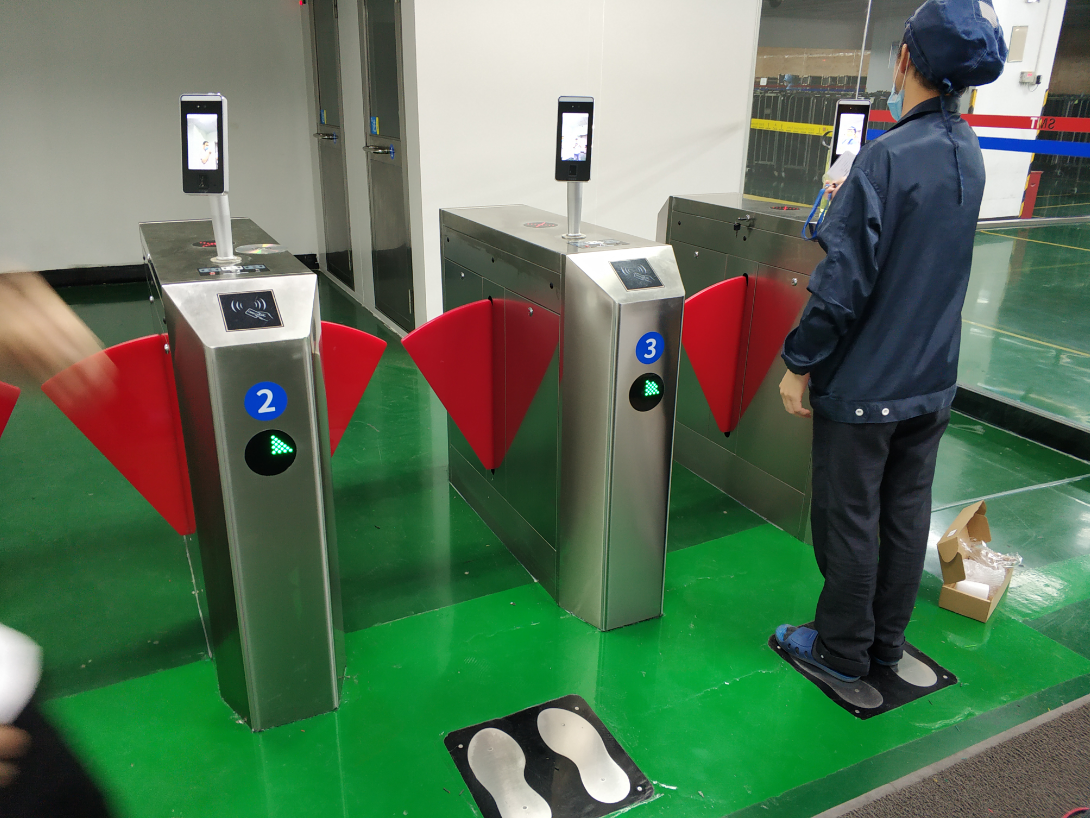

三、 ESD测试操作步骤 先穿好静电衣，静电鞋，静电手环静电帽等相关静电物品。然后走到翼闸进出口刷卡。再用手触碰接触式测试键，当三个PASS绿灯全部点亮时，翼闸面板指示灯也会变成绿色，闸门打开。 1、 准备测试工作：先触摸静电释放球2-3S，等身上的静电释放完，站在人脸识别机面前，进行识别对比身份； 2、 测试员工双脚必须站在脚踏板(上)准备检测测试项，双脚必须站在脚印中间； 3、 如需测试防静电手腕带，请插入测试仪上手腕带测试孔； 4、 将身上配带的ID（IC）卡靠近刷卡设备，静电控制器自动读取卡上的信息资料。 5、 把手指轻按在测试按键上，观看LED显示的测试状态。（测试最长时间为0--5S可调，超过5S须重新刷卡再次测试）。 6、 如果根据卡测试项目测试合格，系统则自动开启闸机测试人员进入；如果测试结果不合格，则根据测试结果检查您手腕带或者静电鞋， 7、 测试后也可直接观看闸机通行指示灯。亮绿色箭头标识后说明测试成功闸机闸机已经打开，通行即可； 8、 测试完成后员工查看结果，LCD会直接用标识并结合文字显示出测试的结果。测试仪器会直接用LED灯提示你测试的结果。PASS为通过，HIGH为电阻值偏高，LOW为电阻值偏低，如果同时出现HIGH偏亮，PASS偏微亮，那么表示您测试的东西接近失效。同时出现LOW偏亮，PASS偏微亮，证明您的手腕带和静电鞋，阻抗快往低阻失效，请及时更换。
四、 使用环境及技术参数 4.1 对于静电敏感区域，如精密电子加工生产车间、芯片封测车间、无尘车间、实验室等室内场所。 4.2 技术参数： 4.2.2 工作环境温度：-40℃~60℃ 4.2.3相对湿度：＜95%，不凝露 4.2.4通道最大宽度600mm,最小宽度300mm 4.2.5通行速度：25人/分钟 4.2.6输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号， 驱动电流＞10mA 4.2.7通信接口：RS485或TCP/IP 4.2.8设备稳定的运行状态、低功耗的设计符合节能环保的要求。
五、 ESD闸机安装方案 5.1所需场地大小及所用线材 在闸机就近需要有220V家用电压的插座，须带底线。作为闸机电源。地面需要平整。需要网线1根，作为通讯信号线。电源线1根，需三芯1平方毫米即可。1.5平方毫米450/750V接地线1根。 5.2闸机的安装 5.2.1根据闸机的进出方向把闸机一字排开。调整闸机的通道宽度,使闸机的通道均匀摆放。 5.2.2调整闸机的整齐度，使闸机摆放在同一条线上。打开闸机侧盖，用彩色笔画好对应的膨胀螺丝孔位。 5.2.3挪开闸机在画好对应的膨胀螺丝孔位上用冲击钻打孔。为更好的固定闸机一般我司使用12的膨胀螺丝固定。 5.2.4在闸机的侧面使用手磨机开孔，方便闸机接线。拧好膨胀螺丝后,把闸机放到固定的膨胀螺丝上,要对好孔。然后拧紧螺母。 5.2.5在通道进口处铺制一条与通道同宽的线槽，线槽前端安装脚踏板。闸机完成固定。 5.3闸机接线及操作软件的安装 5.3.1闸机接220V电源线的方式为并联方式，给每台闸机接个220V电源，并 拉一条网线。电源线的零线和火线接在闸机变压器的L和N,地线就接在E上。 5.3.2将网线插在公控电脑上的网卡端口上。 5.3.3需要一台电脑安装操作软件，电脑要求:需配置4G内存。需提供固定的IP。 5.3.4脚踏板出来的两条线分别为红黑线插在ESD测试仪底部的两个插线端上。 5.4软件系统的调试 软件系统调试按照以下步骤进行: 5.4.1AC220V供电及接地线检查:火线、零线、接地线的顺序。 5.4.2通讯接线的检查:网线的排序有无出错。网线是否插好。其它接线检查: 交换机、电脑等连接线。 5.4.3ESD翼闸通电:参照设备使用说明书，设备应工作正常、通讯正常。 5.4.4ESD翼闸管理设备的设置:设置通讯设备，人员名单，刷卡权限,等等。 5.4.5闸机的试运行:反复的刷卡测试入口功能,观察入口设备的工作正常。. 5.4.6ESD翼闸管理系统试运行:使用ESD翼闸机刷卡反馈回来的数据是否以实际刷卡数据一致。 以上调整均正常便可放心使用。
|
