一、智能停车场管理系统设计说明
致：XXXX
首先非常感谢贵司给予我司此次服务的机会，并真诚希望能与贵司精诚合作！
此次停车场系统选用 “捷行通”品牌 ，“捷行通”为全国安防“十大品牌” 及“平安城市推荐品牌”公司，捷行通公司十年的产品渠道供应，十年的OEM/ODM生产厂家，十年
的信誉保证，十年的物料供应链，十年以上的“临场”经验及技术团队。
经我司人员现场实地勘察，设计如下：
【设计依据】
我司为“XXXX”智能停车场管理系统的设计符合以下设计规范与要求：
《中华人民共和国公共安全行业规范》GA/T 75-94
《安全防范工程程序与要求》(GA/T75-94)
《智能建筑设计标准》 (DBJ08-47-95)
《建筑智能化系统工程设计管理暂行规定》(建设部1997-290)
《电子计算机主控室设计规范》（GB0174-93）
《中国电气安装工程施工及验收规范》（GBJZ32-90-92）
《安全防范系统验收规则》（GA308-2001）
《安全防范工程通用图形符号》（GA/T74-94）
《电子计算机主控室设计规范》（GB0174-93）
《住宅小区智能化建筑设计标准暂行规范》（1999.5.建设部）
《高层民用建筑设计规范》（GBJ45-90-92）
《计算机软件质量保证计划规范》GB/T 12504-1990
《软件维护指南》（GB/T 14079-1993）
《深圳市捷行通智能科技产品生产手册》

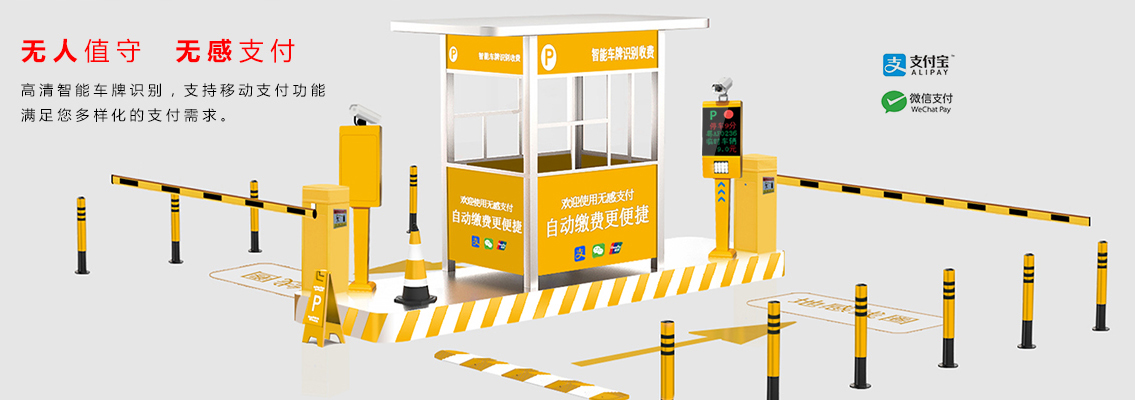

【设计效果图】
设计说明：
二 系统设计综述
2.1 系统概述
本次方案设计，严格本着科学性、先进性、可靠稳定性及经济性的原则，在对设
计图样和工程实地经过缜密研究的前提下，考虑了优质器材选择和性能价格比等
诸多因素后，充分接纳工程顾问方的建议，并结合多年工程经验设计，以供参考。
车牌自动识别停车场管理系统是使用车牌号码做为停车场管理系统的信息媒介，
在停车场的出入口各设置一个摄像头做为识别单元，使停车场形成一个相对封闭
的场所，进出车只需将车辆的车牌移动到在视频中圈的触发圈内，系统就会自动
抓拍一张车牌照片并实时识别车牌号码，系统就能瞬时完成记录、核算等工作，
缴费完成后，挡车道闸自动启闭；同时在显示屏上显示相应的车牌号码、停车时
长、应缴金额等信息；同步播报语音；而方便快捷地进行停车场的管理。
车牌自动识别停车场管理系统支持固定用户、免费用户自动开闸，临时用户、储值用户自动计算费用、车辆出入查询、报表打印、LED显示、图象对比，手工补录等强大功能；系统采用模块化设计，集成化程度高，安装调试工作比传统停车场系统节省近一半时间。

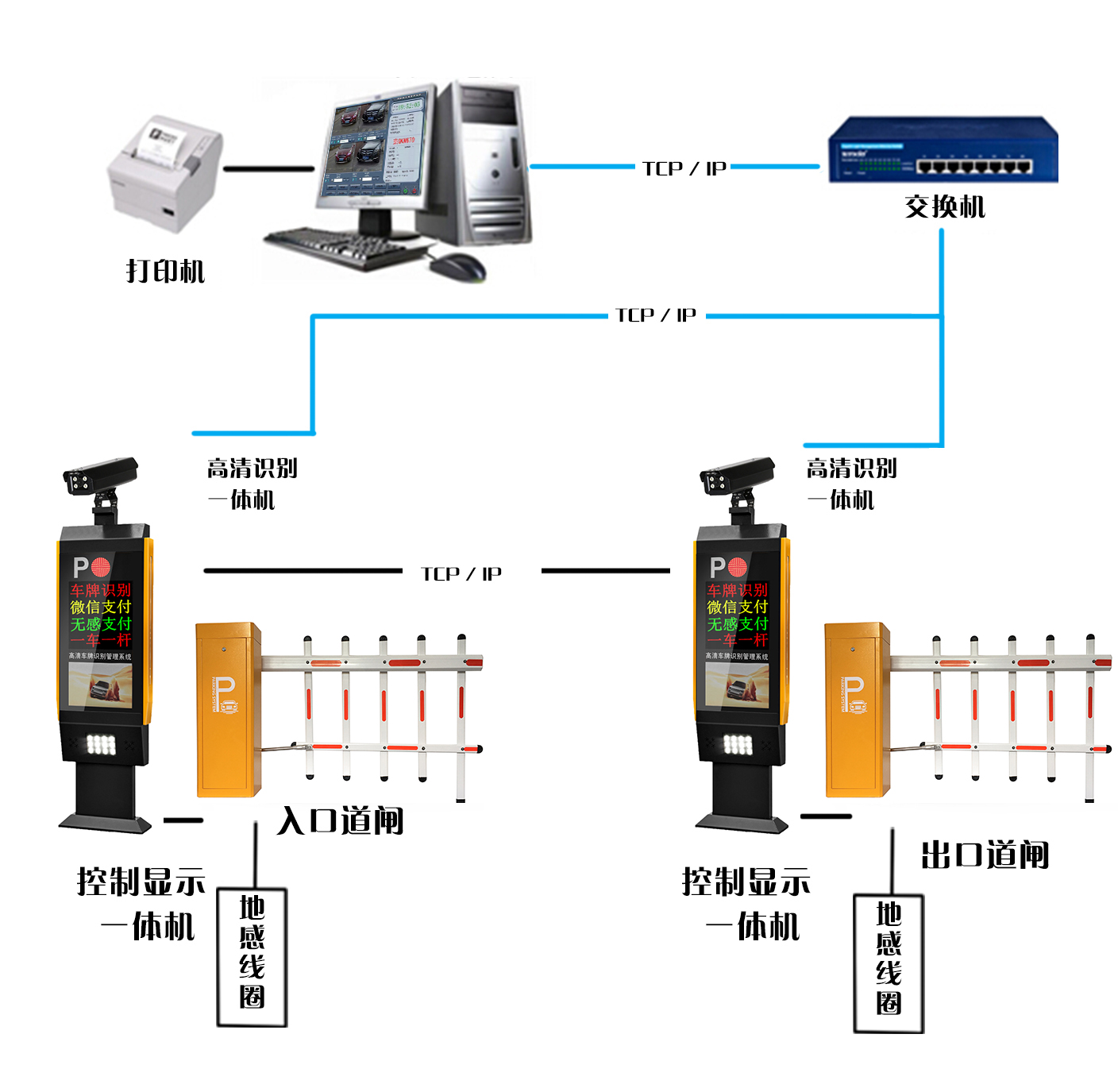

2.2车牌自动识别云管理系统结构图和进出流程
2.3.1入场流程
临时车（外来车辆：即在该停车场管理系统数据库中无该车辆的相关预设信息）
当车辆驶入入口识别区时，摄像机立即抓拍照片,实时识别出车牌号码，将车牌号码传输到管理终端软件，在数据库中查询信息进行核对，核准为临时车后，软件自动记录该临时车辆入场信息（车牌号码、入场时间、车辆类别），系统传达道闸开闸放行指令，显示屏显示“车牌/欢迎光临”，同时语音系统发出相应的欢迎语，车辆入场后道闸自动关闭。
月租/储值/免费车（内部车辆：即在该停车场管理系统数据库中已经录入该车辆的相关信息）
上述三种车辆我们统称为固定车,当固定车辆驶入入口识别区时，摄像机实时识别出车牌并抓拍图片,将车牌号码传输到管理终端软件，车牌识别管理终端软件核对信息，核准为的固定车后，并且在有效期内，软件自动记录该车辆入场信息（车牌号码、入场时间、车辆类别），系统传达道闸开闸放行指令，显示屏显示“车牌/欢迎光临”， 同时语音系统提示有效期及相应的欢迎语，车辆入场后道闸自动关闭。
特殊临时车（即一些政府部门、军队、消防、医疗等特殊车辆）
当该类车辆驶入入口识别区时，摄像机立即抓拍照片,实时识别出车牌号码并分辨出是军车牌、警车牌等特殊车牌，将车牌号码信息传输到管理终端软件，在管理终端软件自动记录该临时车辆入场信息（车牌号码、入场时间、车辆类别），并且道闸自动打开，显示屏显示“车牌/欢迎光临”，同时语音系统发出有相应的欢迎语，车辆入场后道闸自动关闭。
注：如果由于车辆本身的停靠位置或其它特殊原因造成车牌不在识别区域内，相机无法识别出车牌时，车辆管理员可通过软件手工录入该车车牌信息代替系统自动识别车牌来完成车辆进场

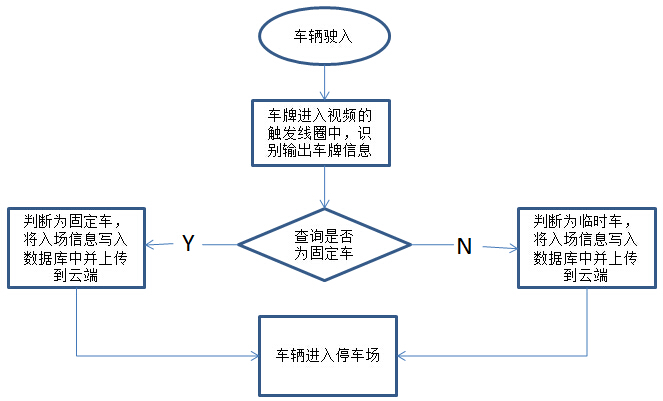

（入场流程图）
2.3.2 出场流程
临时车
当车辆驶入出口识别区，车牌进入到视频上画的触发区域时，相机抓拍照片,输出识别的车牌结果并发送到管理终端软件上，管理软件对车辆信息进行核对，核准为临时车后，计算应缴费用并在显示屏上显示“车牌、停车时长、请缴费xx元”，语音系统提示车牌、收费金额，收费员收取应收金额后，点击软件上的“确认放行”按钮，软件自动记录出场信息（车牌号码、出场时间、收费金额、车辆类别）并且道闸自动打开，显示屏显示及播报欢送语，车辆出场后道闸自动关闭。
月租/储值/免费车
当车辆驶入识别区，车牌进入到视频上画的触发区域时，相机抓拍照片,输出识别的车牌结果并发送到管理终端软件上，管理软件对车辆信息进行核对，核准为有效的固定车后，电脑自动记录出场信息（车牌号码、出场时间、车辆类别），信息核准后道闸自动打开放行；月租车辆时显示屏显示“车牌和有效期”，语音播报“车牌和此卡可有日期xx日”；储值车辆时显示车牌和应交费用和卡上余额，语音播报“车牌和请缴费xx元，卡上余额xx元”。
特殊临时车
当车辆驶入识别区，车牌进入到视频上画的触发区域时，相机抓拍照片,输出识别的车牌结果并发送到管理终端软件上，管理软件对车辆信息进行核对，核准为特殊临时车后，软件自动记录该类车辆出场信息（车牌号码、入场时间、减免停车费、车辆类别），并且道闸自动打开免费放行，显示屏显示“车牌号码/祝您一路平安”， 语音系统提示相关欢送语，车辆入场后道闸自动关闭。
注：如果由于车辆本身的停靠位置或其它特殊原因造成车牌不在识别区域内，识别控制机无法识别时，车辆管理员可通过软件手工录入车牌代替系统自动识别车牌完成车辆出场（但车辆的出场记录及计费工作还是由电脑自行完成的）。
（临时车辆出场流程图）

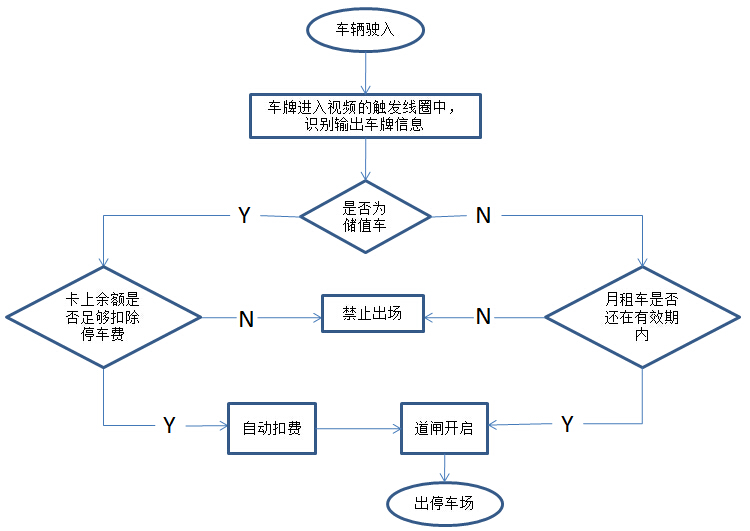

（固定车辆出场流程图）
三、系统设计功能概述
3.1、系统硬件功能说明

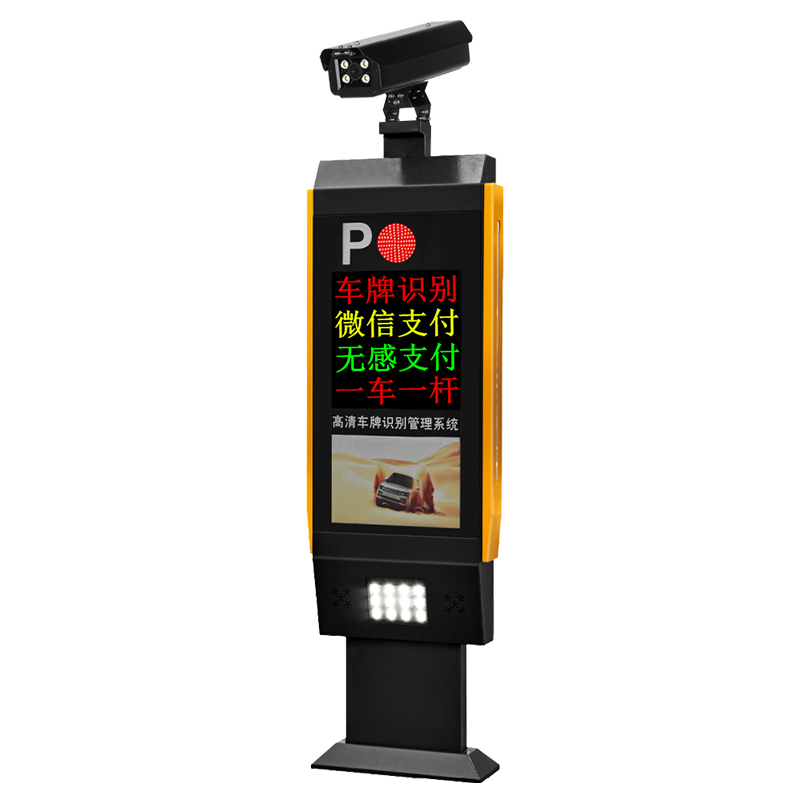

停车场入口和出口车牌识别一体机
v 采用H.264编码,最高分辨率可达200万像素(1920×1080),最大可输出Full HD 1080p@30fps实时图像；
v 逐行扫描CMOS,捕捉运动图像无锯齿；
v 支持自定义OSD叠加地点信息、时间、日期，OSD颜色自选；
v 采用ROI、SVC等视频压缩技术,压缩比高,且处理非常灵活,超低延时,超低码率，支持数字宽动态,支持3D数字降噪功能；
v 支持最大64G Micro SD/SDHC/SDXC卡本地存储；
v ICR红外滤片式自动切换,实现真正的日夜监控；
v 本地模拟输出,方便安装调节；
v 支持双码流,支持手机监控；
v 具有多种白平衡模式,适合各种场景需求；
v 支持背光补偿,自动电子快门功能,自动光圈,慢快门,走廊模式,适应不同监控环境；
v 功能齐全:匿名访问,IP地址过滤,心跳,镜像,PTZ控制,报警,一键恢复等
v 支持GB28181协议，支持EHOME平台接入；
v 支持服务器配置测试；
v 支持TTPS,SSH等安全认证；
v 摄像机可脱机存储10000条固定车牌号码、20000条车辆进出记录、500张图片；
v 立体高清车牌识别技术：支持多台摄像机同时拍照识别，选择角度最好的图片截图，提高车牌识别正确性，增强系统的环境适应性；
v 车牌焦点曝光技术：自动锁定车牌位置，以车牌为拍照的焦点，自动对车牌位置测光，做到强光抑制、弱光补光、过曝降曝；
v 车牌畸变纠正获取车牌倾斜角度及横向变形比例，最大倾斜角度达到25°，安全角度15°内的准确校准率达到99%以上；
v 显示屏双行8字显示或单行2字显示可选择；
v 字幕进入特效“立即显示”“自左向右滚动”“自动换行显示”“向上滚动进入”“分屏显示”多种方式可选；
v 字幕滚动速度可调节；
v 显示屏可显示广告信息，车辆出入场时显示车辆信息，显示时长可设置，超过时长自动切换显示广告；
v 语音播报音量可调节；
v 月租车入场播报车牌号码、有效期、欢迎语，出场播报车牌号码、有效期、欢送语；
v 临时车入场播报车牌号码、欢迎语，出场播报车牌号码、停车时长、应收费用、欢送语；语音可定制；
v 补光灯自动根据环境变化而亮灭，无需人员值守；
v 识别、显示、补光一体化设置，安装方便；
入/出口栅栏道闸
其主要组成部分：
机箱：结构坚实牢固，做防雨水和喷溅水保护，外壳可以用特制的钥匙方便地打开和拆下。
闸杆：采用铝合金材料的八角杆，杆体内加了整条的加强筋，质量可靠。而一般闸杆只在两端填充一小段木头以增加其强度，在闸杆大于4米时和风力较大时，闸杆有断 裂的可能性。
电动机：电机和减速机构一体化设计，结构紧凑、免皮带传动，免维护，终身保修。
传动部分：四连杆平衡设计，确保闸杆运行轻快、平稳、输入功率小，防止人为抬杆和压杆，将外部作用力通过传动机构巧妙御载到机箱上。
电子控制部分：机械行程开关，结构缓冲顶位三重控制。由主控制器（控制盒）、集成在减速机上的限位开关、遥控器等组成，并具有可以连接三联按钮或其他控制设备实行开、停、关控制的远程控制接口。
环境温度： -10℃──+45℃（标准型）
电源电压：AC220V±10% 50Hz
电机功率：90W
杆 长：≤6 米或≤3米
起杆时间：6秒或3秒
表面处理：喷塑
车辆检测器
车辆检测主要通过地感线圈检测车辆的有无，主要应用于判断道闸栏杆的起落达到防砸车的目的。
车辆检测器的技术指标
l 灵敏度：高中低可调，适应各种车辆类型（小汽车、中型车、大型车等）
l 频率：高中低可调, 抗干扰能力极强
l 采用先进的微处理技术，内设智能控制器运算单元，检测迅速准确
l 高、低双频工作方式，抗干扰能力强
l 工业级接线结构，可靠性更高
l 工作电压：DC12V
l 工作电流80 mA--120 mA
3.2、系统软件功能说明
车牌识别停车场管理系统是采用国际先进的车牌识别技术自动识别进出车场的车辆的车牌号码，以此作为车辆出入车场的身份凭证，并结合先进的计算机技术、电子控制技术、图像抓拍对比技术，实现对出入车场的车辆进行自动控制、自动计算停车费用、自动比对车辆出入的车牌号码，完成车场的电脑化管理系统，是物业管理部门实现车场管理的现代化的明智选择。
系统软件是基于Windows平台开发而成的图形化中文版应用程序，采用稳定可靠的大型数据库软件Microsoft SQL Server。界面友好，操作简单，功能完善。主要包括：系统、档案、车辆、卡片、监控、记录、统计等功能模块。
系统采用先进的计算机网络技术，数据传输实时快速可靠，响应速度快。系统根据车辆出入停车场的时间，自动计算停车费用，可支持多种类别车辆的不同收费标准的收费。
操作界面统一：统一的操作界面，易学易用，操作简单。
主监控人性化：主监控界面人性化设计，美观大方，自然清晰。
收费标准灵活：可支持多种类别车辆(由用户自由添加，无限制)的不同收费标准的收费。
打印报表详尽：可打印输出几十种报表，各种数据一目了然。
车辆管理完善：系统提供车辆的注册、延期、充值、禁用、恢复、更换、注销、基本资料查询等管理。
无牌车解决办法：系统同时支持用人工录入车牌作为凭证进出车场，弥补无车牌的新车等特殊情况下车辆的进出。
权限控制完善：系统的每个操作模块都可以进行权限控制，权限又细分为：浏览、增加、修改、删除、审核、打印等，只有拥有了权限的系统用户才能进行操作。
多停车场管理：系统支持对大型停车场中的各分车场的进出控制和管理，分车场的数量不限，由客户自己设置。例如：地面停车场内包含多个地下停车场，实现分别进行权限控制。
实时检测设备：系统实时检测各种设备的工作状态并图文显示，方便设备的检修和维护。
第一次使用系统时，需要对系统进行配置，其配置顺序分别是：
登录系统 => 修改操作密码 => 设置车场机号 => 设置车道参数 => 设置车牌识别参数 => 收费标准档案 => => 车辆授权 => 车道实时监控
四、系统设备配置及价格清单（详见停车场系统报价）
五、系统安装与调试简述
为了系统安装工程更简单、调试更快捷，科学合理的现场设备布置与合理的管线铺设也是提高系统高效、稳定的重要环节。

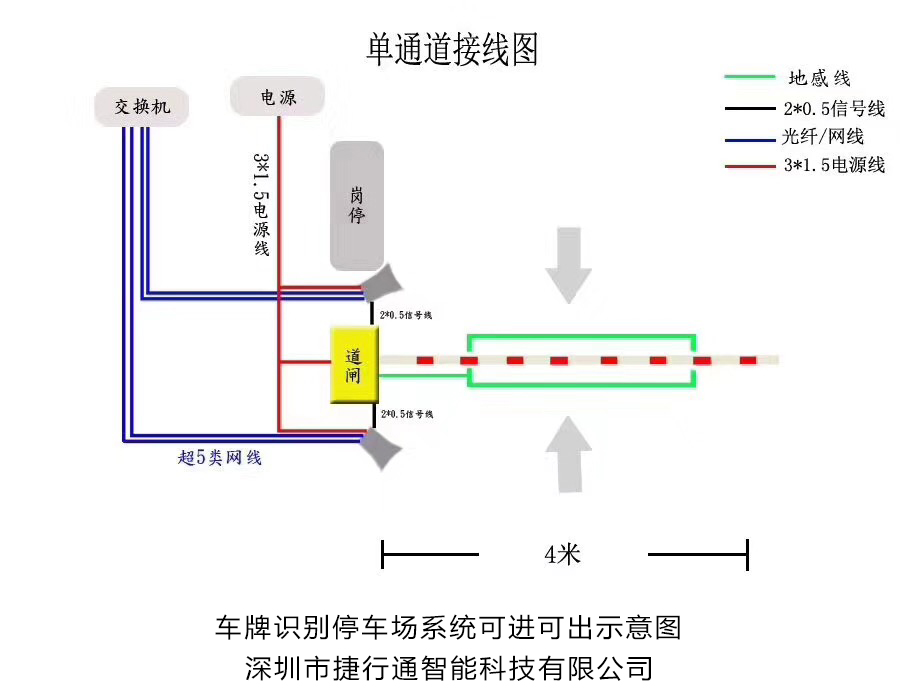

对于车牌识别云管理系统，整个系统属于嵌入式类型，各个设备一体化程度较高，加之系统的管理软件部分出厂前已经完成，所以现场的安装主要是设备的合理位置选择与固定，其中道闸地感线圈的位置可根据现场车行通道的实际情况确定。为了确保因车辆跟得太紧而使后车无法拍到车牌，在出入口抓拍触发线圈前1-2米处务必加一道减速带。
对于系统的现场调试，除了根据用户需求设定使用参数外，最主要的任务就是摄像机的拍摄角度调试于夜间摄像机的补光调试，所以对于本系统在现场的调试必须要在白天、夜晚（开大灯直射）两个时段进行，方可达到最佳的效果。
六、系统施工组织及售后保证
施工组织

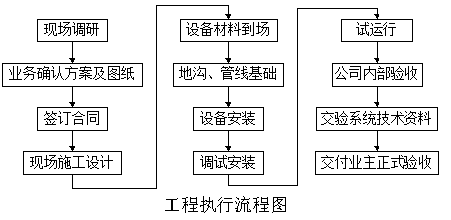

Ø 工程执行流程图:
Ø 组织措施
施工参照执行的有关规范、标准为《电器施工技术安全规则》、《中华人民共和国技术管理规程》。
Ø 培训计划
本系统调试开通后，乙方免费为物业的维护人员或使用人员进行培训,培训地点可以在我公司内,也可在现场指导。
Ø 培训内容
1. 停车场管理系统的工作原理；
2. 系统硬件、软件组成及功能特点；
3. 常规维护及故障处理。
Ø 培训名额确定
每个管理工作站2个操作人员，系统2个管理人员，1个维护人员。
Ø 培训安排
1. 培训目的：掌握智能车牌识别云管理系统的原理、结构组成、能够熟练地使用、维护设备和排除故障；
2. 培训时长：2-3天
Ø 售后服务
本着“为客户提供最满意的产品和服务”的经营宗旨，公司在确保系统的先进性、可靠性、稳定性的同时，不断改进服务质量，保证客户采用我公司的系统后能得到最好的维护和最快的技术支持。
1、维护服务
供方随时电话或书面解答产品使用方面的疑问，必要时派人员到现场服务。保证用户在使用设备的过程中，及时得到技术上的支持。
2、维修服务
a) 系统自验收合格之日起，免费保修一年，终身维护。
b) 免费维修期内人为或自然灾害引起的故障或损坏，仅收取维修成本；
c) 免费维修期以外的维修服务仅收取维修成本。
Ø 以下情况不属免费保修范围
1. 因不正常操作及人为或自然灾害而引起的损坏；
2. 自行拆卸改换机内任何部分（如：线路、零件）后造成损坏；
3. 非我方指定的专业技术人员指导安装而引起的故障；
Ø 更新改进服务
用户对系统改制、扩容、拆点等不同要求，公司将及时、准确地予以满足。例如：用户对开通系统在容量不变的情况下，要求变更设备安装点、用户种类和配置，以及重新编制系统数据、用户数据等等。对于新增设备，按新设备的开通来处理，并无偿提供软件新版本，使用户的系统始终处于最先进的水平和最完善的状态，为用户带来更大的收益。
Ø 建立用户档案，完善产品质量
公司工程部除开展用户技术咨询服务外，还负责受理和收集用户投诉、咨询信息，保证用户提出的问题和要求能及时处理，并对处理情况进行跟踪和验证，同时建立用户档案，为今后公司产品的质量改进提供依据。
